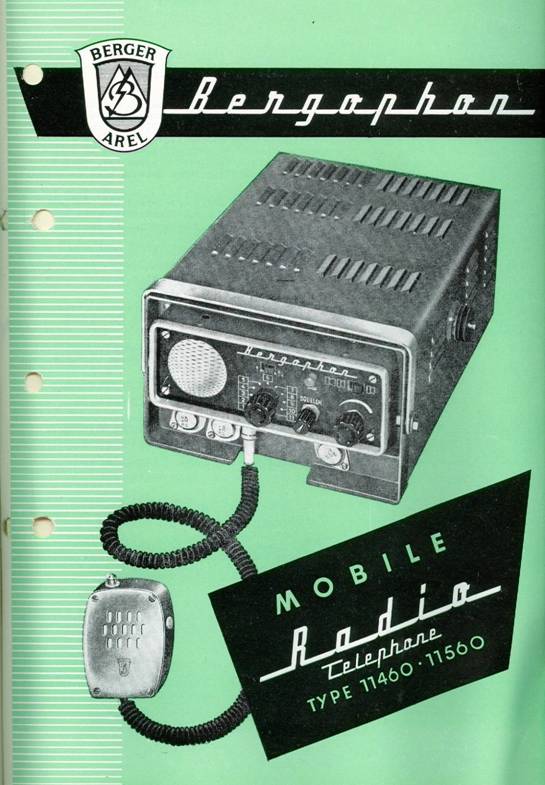

UKW FUNKSPRECHGERAET
BERGER 11560 BERGOPHON FM
Das UKW=Funksprechgerät Type BERGER-11560-BERGOPHON ist ein mobiles Funkgerät modernster Konstruktion. Das Gerät, eine rein österreichische Erzeugung, berücksichtigt die neuesten Erkenntnisse und unsere langjährige Erfahrung im Bau von Funkgeräten. Durch die Verwendung modernster Transistoren wurden 1. große Leistung 2. kleinste Abmessungen 3. geringster Stromverbrauch 4. erhöhte Betriebssicherheit in vollendeter Kombination verwirklicht. In der Senderendstufe werden neuartige, direkt geheizte Röhren mit extrem kurzer Anheizzeit verwendet, deren Heizung erst im Augenblick des Sendens eingeschaltet wird.
Zur Erzielung einer hohen HF Selektion werden im Hochfrequenz-Verstärker koaxiale Rohrkreise höchster Güte verwendet. Ein vielkreisiges Spezial-Quarzfilter im transistorisierten Zwischenfrequenz-Verstärker bewirkt eine außergewöhnlich hohe Nachbarkanal-Dämpfung.
In Normalausführung wird das Gerät für Wechselsprechen geliefert, zusammen mit einer Antennenweiche ist jedoch auch Gegensprechbetrieb möglich. Üblicherweise werden Funkgerät und Bediengerät mit eingebautem Lautsprecher als eine einzige Einheit eingebaut, es ist jedoch möglich, das Bediengerät getrennt zu montieren.
Spezielle Zusatzeinrichtungen, wie z.B. Zusatzlautsprecher, 15 Watt-Kommando-verstärker, Selektivruf-Einrichtungen usw. ermöglichen die Erweiterung des Funksprechgerätes für jeden vorkommenden Einsatzfall.
Bei der Verwendung als Fixstation kann die Speisung entweder aus einem transistorgeregelten Netzgerät oder aus einem gepufferten Akkumulator vorgenommen werden, wobei die zweite Art auch bei Netzausfall einen Notbetrieb ermöglicht.
TECHNISCHE DATEN:
Frequenzbereich: 70 bis 87,5 MHz,156 bis 174 MHz
Kanalzahl: 1,2 oder 10 Kanäle
Stromversorgung: wahlweise für 6 oder 12 V Batterieanschluss oder Netzbetrieb mit getrennter Stromversorgung.
Sonderausführung: 6/12 V umschaltbar.
Stromverbrauch: Batteriespannung 12,6V
Empfang (4 m Band) ca. 80 mA
Senden (4 m Band) ca. 4.5 A
SENDER:
Ausgangsleistung: 10 Watt an 60 Ohm
Frequenzhub: Normalausführung 15 kHz, Sonderausführung 7,5 kHz
Empfängerempfindl; 02uV für 10dB-S/R
Trennschärfe
Normalausführung- + 15 kHz, 3dB
“ “ 3+ 50 " , 100dB
Sonderausführung + 7,5 " , 3dB
" " + 25 " ,100dB
Amplitudenbegrenzung: bei einer Änderung der Eingangsspannung von 0,3 uV bis 10 mV schwankt die abgegebene NFSpannung weniger als 3 dB.
Modulationsart: Frequenzmodulation
Betriebsart: Wechselsprechen. Mit zusätzlichem Antennenfilter ist Gegensprechen möglich.
Kanalabstand:
Normalausführung 50 kHz , Sonderausführung 25 kHz
Abmessungen: S/E-Gerät: Höhe 15o, Breite 215, Tiefe 305 mm
Bediengerät: Hohe 70, Breite 19o, Tiefe 35mm
Gewicht: ca. 7,7 kg
Frequenzstabilität: besser als +2.10-5 im Temperaturbereich von -100 bis +40oC
Oberwellendämpfung: besser als 60 dB
Nebenwellendämpfung “ “ 80 dB, Störabstand: besser als 40 dB
Rufton: Frequenz 1750 Hz
Eingangsimpedanz: 60 Ohm unsymmetrisch
Nebenempfangsdämpfung: größer als 100 dB
Störstrahlung: kleiner als 30 dB/1 uV in 30 m Entfernung
NF-Ausgangsleistung: größer als 3 Watt
NF-Frequenzgang: 300 bis 3500 Hz + 3 dB
Rauschsperre: Einstellbarer Ansprechwert von 0,2 uV bis 5 uv
Downlod dieses Artikels: 11560.pdf
